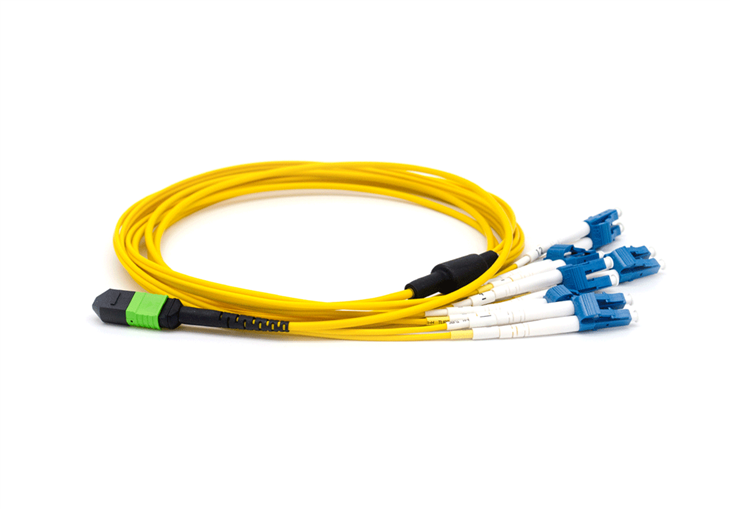

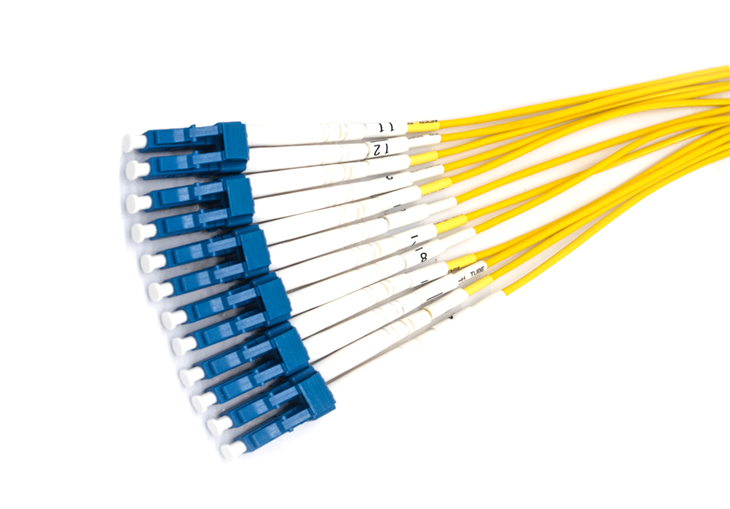

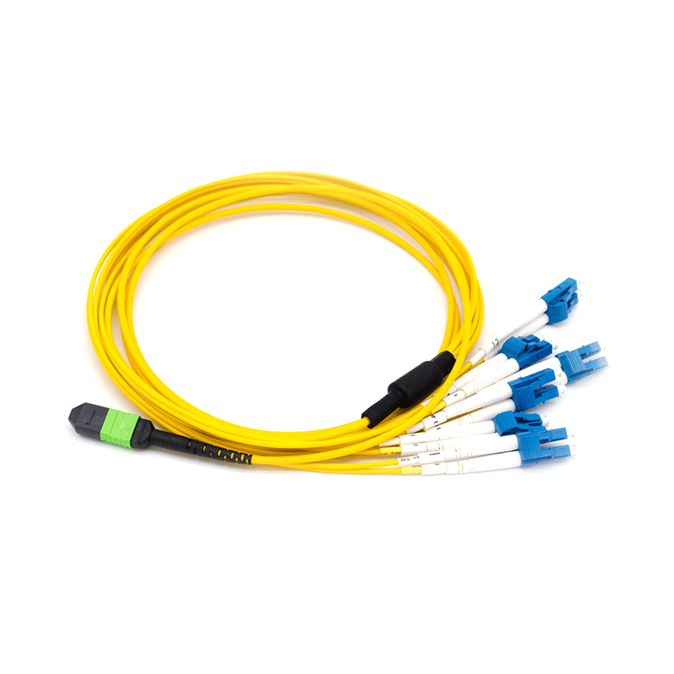

Sveiki atvykę į mūsų gamyklą įsigyti 12 vijų mtp MPo skaidulų pertraukimo kabelį, skirtą vienmodžiui geltonojo pluošto juosteliniam kabeliui. Kaip vienas iš pirmaujančių gamintojų ir tiekėjų Kinijoje, mes taip pat sveikiname pritaikytus užsakymus. Pasitarkite su mumis dėl kainos ir pasiūlymo dabar.
● Techninė informacija:
FOCC MPO juostelės kabelis yra pagamintas pagal užsakymą, atsižvelgiant į individualius kliento reikalavimus. Ventiliatoriai yra įvairių tipų ir įvairių jungčių konfigūracijų. Šie mazgai gaminami pagal užsakymą ir 100 procentų išbandyti. Kiekvienas rinkinys supakuotas atskirai, kartu su bandymo rezultatais. Šiuos aukštos kokybės ventiliuojančius mazgus galima įsigyti iki 2 metrų ilgio (jei ilgesnis nei 2 metrai, susisiekite su klientų aptarnavimo tarnyba). Ištraukiamos kojos gali būti 900 μm, 2 mm arba 3 mm skersmens.
● Taikymas:
① Skirtas montuoti spintos zonoje arba horizontaliai prailginti nuo sutvirtinimo taško iki darbo vietos išleidimo angų.
● Privalumai:
① Naudokite kai kuriems arba visiems magistralinio kabelio pluoštams paskirstyti į kitas sritis;
② Viename jungties gale turi būti kaiščiai (vyriško tipo), o kitame gale nėra kaiščio (moteriško tipo);
③ MPO/MTP® pasirinkimas 12 arba 24-pluošto jungties sąsajoje;
④ 100 procentų patikrinta;
⑤ Skaidulų skaičius yra 12 / 24 / 36 / 48 / 72 / 96 / 144-pluoštas;
⑥ Apvali ir mini šerdies kabelio konstrukcija, kad būtų pašalintas jautrumas lenkimui;
⑦ Yra vieno režimo (9/125 μm), kelių režimų (50 arba 62,5/125 μm) ir 10 Gig skaidulų;
⑧ Pasirenkamas traukiamas akutės dizainas, tinkantis skirtingoms montavimo aplinkoms.
● Surinkimo struktūros iliustracija:
● Kabelių mechaninės specifikacijos:
| Pluoštas | Striukės juostelė | |
OFNR | LSZH | ||
Minimalus lenkimo spindulys (montuojant) | 8 | 5.{1}}mm | 5.{1}}mm |
12 | 5.{1}}mm | 5.{1}}mm | |
Minimalus lenkimo spindulys (ilgalaikis) | 8 | 2,5 mm | 2,5 mm |
12 | 2,5 mm | 2,5 mm | |
Didžiausias tempimas (montuojant) | 8 | 200N | 200N |
12 | 200N | 200N | |
Didžiausias tempimas (ilgalaikis) | 8 | 80N | 80N |
12 | 80N | 80N | |
● Kabelio fizinės specifikacijos:
| Pluoštas | Striukės juostelė | |
OFNR | LSZH | ||
Kabelio išorinis skersmuo | 8 | 2,5 x 4,1 mm | 2,5 x 4,1 mm |
12 | 2,5 x 5,2 mm | 2,5 x 5,2 mm | |
Svoris | 8 | 13.{1}}kg/km | 13.{1}}kg/km |
12 | 16.{1}}kg/km | 16.{1}}kg/km | |
Veikimo temperatūra | 8 | -20 laipsnio iki plius 60 laipsnių | |
12 | -20 laipsnio iki plius 60 laipsnių | ||
● Skaidulų našumo specifikacijos:
Daiktai | Striukuota juostelė | |||
Pluošto tipas | OS1 vieno režimo | OM1 Multimode | OM2 Multimode | OM3 Multimode |
Bangos ilgis | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
Silpninimas | 0.4/0.3 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
Pralaidumas | N/A | Didesnis arba lygus 200/ Didesnis arba lygus 400 | Didesnis arba lygus 160/ Didesnis arba lygus 300 | Didesnis arba lygus 1500/ Didesnis arba lygus 300 |
● Pagrindinis MTP® jungčių skirstymas:
Tipas ir spalva | Įdėjimas | Optinis | Veikiantis |
Vieno režimo MTP® Elite® jungtis | {{0}}.10 dB tipinis (visi skaidulos) 0,35 dB maksimalus (vieno pluošto)1 | >60 dB (8 laipsnių kampu poliruotas)2 | -40 laipsnio iki 75 laipsnių |
Vieno režimo MTP® standartinė jungtis | {{0}}.25 dB tipinis (visi skaidulos) 0,75 dB maksimalus (vieno pluošto)1 | >60 dB (8 laipsnių kampu poliruotas)2 | -40 laipsnio iki 75 laipsnių |
Daugiamodė MTP® standartinė jungtis | {{0}}.25 dB tipinis (visi skaidulos) 0,75 dB maksimalus (vieno pluošto)1,3 | >20 dB (0 laipsnių plokščias poliravimas)2,3 | -40 laipsnio iki 75 laipsnių |
1 IL testas pagal IEC 61300-3-4; | |||
● Rekomenduojamos buferinės skaidulos ir spalvinės jungtys:
Kabelio tipas | Vieno režimo MTP® Elite® | Vieno režimo MTP® standartas | Daugiamodis MTP® Elite® | Daugiamodis MTP® standartas |
Plikas kaspinas |
Garstyčių spalva |
Žalia spalva |
Aqua spalva |
Smėlio spalva |
Plokščia juostelė Virvelė | ||||
Kabelio Ø 2.{1}}mm | ||||
Kabelio Ø 3.{1}}mm | ||||
Kabelio Ø 3,6 mm | ||||
Kabelio Ø 4,5 mm | ||||
Kabelio Ø 5.{1}}mm | ||||
Kabelio Ø 5,5 mm |
● Tipinės programos ir laidų žemėlapis:
● Mokėjimo ir pristatymo sąlygos:
► Pristatymas per 7 - 15 darbo dienas;
► Minimalus užsakymo kiekis: 1 vnt. MOQ pagal užsakymą;
► Mokėjimo sąlygos: L/C, D/A, D/P, T/T, Western Union, Money Gram;
► Tiekimo galimybės: 5000 vienetų per mėnesį.

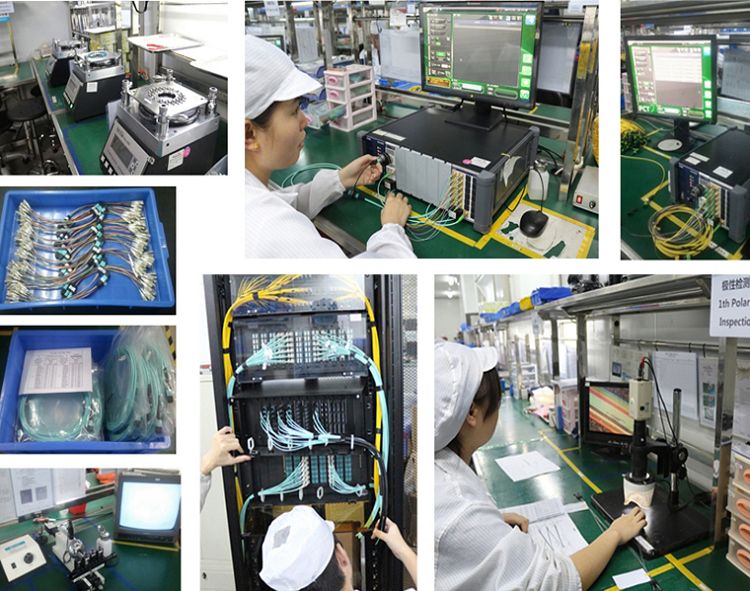

● Mūsų standartinė gamykla:
● Susijęs juostinis kabelis:
● Didelio tankio MTP®/MPO kabelių sistema Dada centre:
● Užsakymo informacija:
► 1 vnt. atskiram maišui be statinio krūvio su bandymo ataskaita;
► Užklausta pagal užsakymą pritaikyta jungtis;
► Pritaikytas kabelio ilgis;
Prekės aprašymas | Ilgiai | Vielos žemėlapis |
12 Fiber MPO/MTP® Moteris-Moteris, OS2 | 0-80 metras | Tiesi viela |
12 pluošto MPO/MTP® vyras-moteris, OM2 | 0-80 metras | Tiesi viela |
12 pluošto MPO/MTP® vyriškas-vyras, OM3 | 0-80 metras | Tiesi viela |
12 Fiber MPO/MTP® Moteris-Moteris, OM1 | 0-80 metras | Tiesi B viela |
