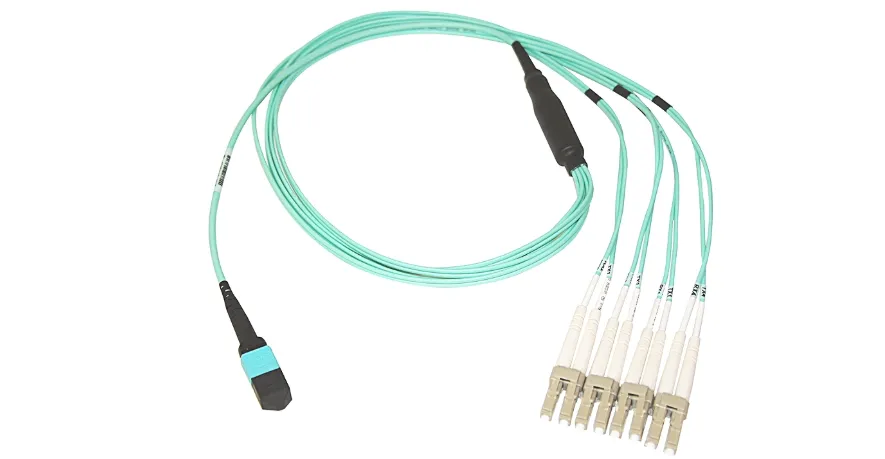

MTP ir LC atskyrimo kabeliai sujungia didelio{0}}tankio kelių skaidulų-stuburo sistemas su tradicinėmis dvipusės įrangos jungtimis. Šie kabeliai paverčia vieną 8, 12 arba 24 skaidulų MTP jungtį į keletą LC dvipusių jungčių, leidžiančių efektyviai pereiti tarp skirtingų tinklo greičių ir įrangos tipų.
Tinklo perkėlimo scenarijai
10G į 40G tinklo perėjimai
Atnaujinant infrastruktūrą nuo 10 gigabitų iki 40 gigabitų, MTP į LC pertraukimo kabeliai užtikrina ekonomišką-perėjimo kelią nekeičiant esamos įrangos. 8-pluošto MTP į LC konfigūracija sujungia vieną 40GBASE-SR4 QSFP+ siųstuvą-imtuvą su keturiais 10GBASE-SR SFP+ siųstuvais-imtuvais, efektyviai išnaudodama visas skaidulų grandines.
Šis diegimo modelis plačiai paplito duomenų centruose nuo 2017 m.{5}}2024 m., nes organizacijoms reikėjo vienu metu palaikyti ir senus 10G serverius, ir naujus 40G jungiklius. Pertraukos metodas pašalina poreikį visiškai pakeisti infrastruktūrą ir sumažina kapitalo išlaidas 60–75%, palyginti su visos sistemos atnaujinimu.
Techninis įgyvendinimas remiasi lygiagrečia optika, kai 40G signalas suskaidomas į keturias nepriklausomas 10G juostas. Kiekviena juosta veikia 10 Gbps greičiu per daugiamodį šviesolaidį (OM3 arba OM4), pasiekiant perdavimo atstumą iki 100-150 metrų, priklausomai nuo šviesolaidžio laipsnio. Šio atstumo pakanka daugeliui duomenų centro jungčių, išlaikant signalo vientisumą visuose kanaluose.
25G–100G migracijos keliai
Panašūs principai taikomi pereinant nuo 25G prie 100G tinklų naudojant MTP prie LC architektūros. 8 skaidulų MTP jungtis QSFP28 100G siųstuvu-imtuve per atskiras LC dvipuses jungtis išjungiama iki keturių SFP28 25G siųstuvų-imtuvų. Ši konfigūracija palaiko laipsnišką pajėgumų išplėtimą augant taikomųjų programų poreikiams.
Tinklo architektai pritaria šiam metodui, kai taikomųjų programų serveriams reikia skirtingų pralaidumo pakopų. Saugyklų masyvams gali prireikti viso 100 G pralaidumo, o skaičiavimo mazgai efektyviai veikia esant 25 G, o MTP į LC pertraukimo kabeliai atitinka abu reikalavimus vieningoje infrastruktūroje.
Didelio{0}}tankio kabelių aplinkos
Erdvės optimizavimas duomenų centruose
Duomenų centrai susiduria su nuolatiniu slėgiu, kad maksimaliai padidintų prievadų tankį ribotoje stovo erdvėje. MTP į LC perjungimo sprendimai leidžia žymiai sutaupyti vietos, palyginti su tradiciniais LC-to{2}}LC kabeliais. 1U skaidulų skydelis su 12 MTP galinių prievadų ir 48 LC priekiniais prievadais sutvirtina tai, ko kitu atveju reikėtų 4U įprastos pataisos plokštės vietos.
Tankio pranašumas tampa ryškesnis skalėje. Naudojant 24 skaidulų MTP konfigūracijas, vienas 1U korpusas gali valdyti iki 1152 skaidulų pluoštų per MTP-24 kabelius, o tai šešis kartus viršija dvipusių LC sistemų pajėgumą. Šis erdvės efektyvumas tiesiogiai reiškia mažesnes stovo išlaidas, geresnį oro srautą ir supaprastintą kabelių valdymą.
Realus{0}}pasaulio diegimas rodo, kad didelio-tankio MTP diegimas sumažina kabelių trasų perkrovą 65-80 proc. Mažiau atskirų kabelių reiškia lengvesnį trikčių šalinimą, greitesnius judesius-papildomus-pakeitimus ir mažesnės nuolatinės priežiūros darbo sąnaudos. Tinklo komandos praneša, kad 40-60 % sutrumpėjo kabelio diegimo laikas, kai diegiamas MTP magistralė su LC pertraukimu, palyginti su LC laidais iš taško į tašką.
Struktūrinių kabelių architektūros
MTP ir LC pertraukimo kabeliai puikiai tinka struktūrizuotose kabelių aplinkose, kur nuolatinės magistralinės jungtys jungiasi prie lanksčios prieigos sluoksnio įrangos. MTP pusė baigiasi kasetėmis arba pataisų plokštėmis, kurios yra nuolatinė pastato infrastruktūra, o LC perjungimai suteikia įrangos{1}}lygio ryšį, kuris dažnai keičiasi.
Ši architektūra atskiria stabilią infrastruktūrą (MTP pagrindą) nuo dinaminio ryšio (LC pertraukos kojos). Keisdami arba perkeldami įrangą, technikai tvarko tik LC jungtis, o didelio -pluošto- skaičiaus MTP magistralė išlieka nepakitusi. Šis metodas sumažina brangių magistralinių kabelių nusidėvėjimą ir palaiko ilgalaikį{4}} tinklo patikimumą.
Įrangos suderinamumo reikalavimai
Siųstuvo-imtuvo sąsajos suderinimas
MTP–LC kabeliai pašalina sąsajos neatitikimą tarp šiuolaikinių lygiagrečių optinių siųstuvų-imtuvų ir senosios įrangos. Dabartiniai 40G ir 100G trumpojo nuotolio siųstuvų-imtuvai (SR4, CSR4) turi MTP/MPO sąsajas, palaikančias 8–12 skaidulų lygiagretųjį perdavimą. Tuo tarpu įdiegtoje 10G ir 25G įrangos bazėje daugiausia naudojamos LC dvipusės jungtys.
BeMTP Breakout kabelissprendimus, norint sujungti šiuos skirtingus sąsajos tipus, reikėtų brangios medijos konvertavimo įrangos arba visiškai pakeisti siųstuvą-imtuvą. Nutrūkimo kabelis užtikrina tiesioginį optinį ryšį, pašalindamas aktyvius konversijos sluoksnius ir su jais susijusias išlaidas, energijos suvartojimą ir gedimo taškus.
Konkretus siųstuvo-imtuvo suderinamumas yra svarbus renkantis MTP į LC konfigūracijas. Pavyzdžiui, 40GBASE-SR4 siųstuvams-imtuvams reikia 8 skaidulų MTP jungčių, kurios išsijungia į keturias LC dvipuses poras. Kabelis turi atitikti siųstuvo-imtuvo poliškumo reikalavimus (paprastai B tipo lygiagrečioms optikos programoms), kad būtų užtikrinta, jog perdavimo juostos tinkamai sutaptų su priėmimo juostomis visoje nuorodoje.
Switch Port Breakout galimybės
Šiuolaikiniai „Cisco“, „Arista“, „Juniper“ ir kitų duomenų centrų komutatoriai palaiko prievadų perjungimo konfigūracijas, leidžiančias vienam 40G arba 100G prievadui veikti kaip keli mažesnio greičio{2}}prievadai. Kai įjungta per jungiklio konfigūraciją, vienas 40G QSFP+ prievadas tampa keturiomis nepriklausomomis 10G sąsajomis arba vienas 100G QSFP28 prievadas padalijamas į keturis 25G prievadus.
MTP ir LC pertraukimo kabeliai fiziškai įgalina šiuos programinės įrangos{0}}apibrėžtus prievadų padalijimus. MTP jungtis prijungiama prie didelės spartos QSFP siųstuvo-imtuvo, o kiekviena LC pora jungiasi prie atskirų tinklo įrenginių ir sukuria keturis nepriklausomus duomenų kelius. Dėl šio lankstumo tinklo operatoriai gali tinkamai-skirstyti pralaidumą pagal faktinius programos poreikius, o ne per daug{5}}pasirūpinti, kad atitiktų galimą prievado greitį.
Diegimas reikalauja tiek aparatinės įrangos (MTP į LC kabelio), tiek programinės įrangos konfigūracijos. Jungikliai turi palaikyti konkrečių prievadų pertraukos režimą, paprastai konfigūruojama naudojant komandų-eilutės sąsają arba valdymo programinę įrangą. Ne visi jungiklių modeliai palaiko pertrauką kiekviename prievade, todėl suderinamumo patikrinimas prieš diegiant išvengia integravimo problemų.
Pluošto tipo svarstymai
Kelių režimų ir vieno{1}}režimų diegimas
Pasirinkimas tarp kelių režimų ir vieno{0}}modo MTP į LC kabelius pirmiausia priklauso nuo perdavimo atstumo reikalavimų. Daugiamodės konfigūracijos, kuriose naudojamas OM3 arba OM4 šviesolaidis, tinka daugeliui duomenų centrų programų, kurių atstumai mažesni nei 100{6}}400 metrų. Šiems diegimams naudinga pigesnė 850 nm optika ir supaprastinti jungčių poliravimo reikalavimai.
OM4 daugiamodis šviesolaidis, labiausiai paplitęs MTP ir LC perjungimo programų pasirinkimas 2024 m Naujos-kartos OM5 šviesolaidis šiek tiek padidina šiuos atstumus ir kartu palaiko trumpųjų bangų bangų ilgio tankinimo (SWDM), nors OM4 išlieka dominuojančiu sąnaudų ir našumo balanso standartu.
Vieno{0}}mode MTP–LC pertraukimo kabeliai tarnauja ilgesnio-atstumo programoms, viršijančioms kelių režimų galimybes. Universiteto jungtims, metro-zonų jungtims ir kelių kilometrų ilgio-pastatų jungtims reikalingas vieno-modės šviesolaidis su 1310 nm arba 1550 nm optika. Tačiau vieno-režimo diegimas kainuoja 2–3 kartus daugiau nei kelių režimų naudojimas dėl griežtesnių leistinų nuokrypių ir tikslios jungties reikalavimų.
Jungties poliškumo valdymas
Tinkamas poliškumo valdymas užtikrina, kad perduodami signalai pasiektų teisingus priėmimo pluoštus per MTP ir LC ryšį. Pramonė standartizuoja tris poliškumo metodus (A tipas, B tipas, C tipas) skirtingiems taikymo scenarijams. B tipo poliškumas dominuoja 40G / 100G pertraukimo programose, nes išlaiko nuoseklias skaidulų pozicijas nuo 12 skaidulų MTP jungties per kiekvieną LC dvipusę porą.
Poliškumo klaidos sukelia visišką ryšio gedimą arba dalinį kanalo praradimą, todėl diegimo metu būtina patikrinti. Vizualiai apžiūrėjus jungties raktų pozicijas, skaidulų numeraciją ir naudojant tinkamas bandymo procedūras, po įdiegimo išvengiama brangių trikčių šalinimo. Daugelis organizacijų spalvų-koduoja skirtingus poliškumo tipus, kad toje pačioje sistemoje nesusimaišytų nesuderinami kabeliai.
Diegimo ir diegimo veiksniai
Iš anksto-nutraukti ir lauko-nutraukti sprendimai
Iš gamyklos atvežami iš anksto nutraukti MTP–LC kabeliai su visomis įdiegtomis, išbandytomis ir sertifikuotomis jungtimis. Šis „plug{2}}and-play“ metodas pašalina lauko užbaigimo darbus, sumažina diegimo klaidų skaičių ir užtikrina pastovų veikimą, kuriam suteikiamos gamintojo garantijos. Gamyklinis bandymas užtikrina, kad įvedimo praradimas, grįžtamasis praradimas ir poliškumas atitiktų specifikacijas prieš kabeliui pasiekiant montavimo vietą.
Alternatyviam-lauko užbaigimui-reikalauja specializuotų įrankių, apmokytų technikų ir laiko{2}}atimančių bandymų procedūrų. Nors lauko užbaigimas suteikia ilgį lankstumo, dėl įgūdžių reikalavimų ir kokybės kintamumo daugumoje MTP, o ne LC pertraukos programų yra priimtinesni iš anksto užbaigti sprendimai. Diegimo laiko skirtumai yra dideli: iš anksto{6}}nutraukti kabeliai įdiegiami ir patvirtinami per 5–15 minučių, o lauko užbaigimui reikia 2–4 valandų vienam jungties galutiniam taškui.
Išlaidų analizė teikia pirmenybę iš anksto baigtiems sprendimams, skirtiems visiems, išskyrus mažiausius, diegimus. Nors vieneto sąnaudos yra didesnės nei neapdorotų kabelių ir jungčių, pašalinus lauko darbą, bandymo įrangą ir galimą pertvarkymą dėl nutraukimo defektų, įprastuose projektuose sutaupoma 30–50 % visų išlaidų.
Kabelių valdymas ir maršruto parinkimas
MTP ir LC pertraukimo kabeliai kelia unikalių kabelių valdymo iššūkių dėl perėjimo nuo vienos magistralės prie kelių LC kojelių. Išsiveržimo vietai reikia pakankamai vietos ventiliatoriui ir įtempių mažinimui, kad būtų išvengta pluošto pažeidimo. Specializuoti batai paskirsto stresą per pluošto pluoštą, apsaugodami atskiras sruogas nuo per didelio lenkimo ar įtempimo.
Tinkamas maršrutas palaiko minimalų lenkimo spindulį per visą kabelio ilgį. MTP–LC kabeliai paprastai nurodo 10–15 kartų apkrautų vingių (sumontuotų ir pritvirtintų) kabelio skersmenį ir 20 kartų neapkrautų instaliacijos vingių skersmenį. Šių specifikacijų pažeidimas sukelia signalo susilpnėjimą, padidėjusį įterpimo praradimą ir galimus skaidulų pertrūkius, kurie pasireiškia pertrūkiais arba nuolatiniais ryšio gedimais.
Veiksmingos kabelių valdymo strategijos atskiria MTP magistralinį maršrutą nuo LC nutraukimo kojos valdymo. Bagažinė eina didelės-talpos keliais į paskirstymo taškus, kur įvyksta kontroliuojamose zonose, kuriose yra pakankamai vietos. Tada LC kojos per standartinį kabelių valdymą nukreipia į atskiras įrangos jungtis, išlaikant sudėtingą ventiliatorių organizuotą ir prižiūrimą.
Našumo ir patikimumo veiksniai
Įterpimo nuostolių biudžetai
Kiekviena optinė jungtis sukelia įterpimo praradimą, kuris turi neviršyti saito biudžeto apribojimų, kad veiktų patikimai. MTP ir LC pertraukimo kabeliai prideda dvi jungties sąsajas kiekviename kanale (vieną MTP ir vieną LC), kurių kiekviena sudaro 0,35–0,75 dB tipinius įterpimo nuostolius. Papildomi sujungimai arba tarpinės jungtys dar labiau sumažina galimą nuostolių maržą.
Naudojant 40 GBASE-SR4 per OM4 skaidulą, IEEE specifikacija leidžia ne daugiau kaip 1,5 dB įterpimo nuostolių. Įprastas perjungimas iš MTP į LC sunaudoja 0,5–1,0 dB, paliekant laisvą laidų, kasečių ir pluoštinių augalų praradimo ribą. Nuostolių biudžeto viršijimas sukelia bitų klaidas, nuorodos svyravimą arba visišką ryšio gedimą, ypač esant didžiausiam nurodytam atstumui.
Aukštos-kokybės MTP–LC kabeliai iš patikimų gamintojų nurodo maksimalų 0,35 dB įterpimo nuostolį vienai jungčių porai, o daugelis jų pasiekia 0,25 dB ar mažiau. Aukščiausios klasės „elitinis“ arba „mažo -nuostolio“ variantai dar labiau sumažina įterpimo nuostolius iki 0,15 dB vienai susietai porai, o tai naudinga ilgose jungtyse arba sistemose su keliais jungties taškais, kur svarbi kiekviena decibelo dalis.
Patvarumas aplinkai
Standartiniai MTP–LC kabeliai tinka kontroliuojamoms duomenų centrų aplinkoms, kuriose yra stabili temperatūra ir drėgmė. Reikalingesnėms programoms reikalingi specializuoti variantai: oro-patalpoms skirti kabeliai atitinka priešgaisrinės saugos reikalavimus, o lauko-vardinės versijos yra atsparios ekstremalioms temperatūroms, drėgmei ir UV poveikiui.
Šarvuoti MTP ir LC atjungimo kabeliai užtikrina mechaninę apsaugą aplinkoje, kurioje kyla suspaudimo pavojus arba dažnai dirbama. Plieno arba aramido pluošto armatūra padidina tempimo stiprumą 5-10 kartų, palyginti su standartiniais kabeliais, todėl išvengiama pažeidimų montuojant arba dėl netyčinio prisilietimo. Papildoma apsauga atsiranda dėl padidėjusių sąnaudų ir mažesnio lankstumo, tinka, kai fizinis atsparumas nusveria valdymo patogumą.
Pramonės ir lauko MTP į LC diegimas gali turėti IP68 įvertinimą atsparias oro sąlygoms jungtis, kurios apsaugo nuo vandens ir dulkių patekimo. Šie specializuoti variantai įgalina šviesolaidinį ryšį telekomunikacijų spintelėse, nuotolinėse antenose ir kitose atšiauriose aplinkose, kur sugestų standartinės jungtys.
Sąnaudų ir mastelio analizė
Pradinio diegimo ekonomika
MTP ir LC atjungimo kabelio kainos labai skiriasi, atsižvelgiant į skaidulų skaičių, ilgį, jungties kokybę ir įvertinimus. 8-pluošto OM4 MTP–LC kabelis (3 metrai) paprastai kainuoja 80–150 USD iš pagrindinių gamintojų, o lygiaverčiai 12 skaidulų variantai svyruoja nuo 120 USD iki 200 USD. Dėl griežtesnių gamybos nuokrypių vieno režimo versijos yra 30–50 % didesnės nei daugiarežis.
Lyginant bendras nuosavybės išlaidas, MTP ir LC pertraukų sprendimai užtikrina puikų ekonomiją vidutinio masto. Keturioms 10G jungtims naudojant vieną MTP į LC pertraukimo kabelį kainuoja maždaug tiek pat, kiek keturi atskiri LC dvipusiai pataisos laidai ir susijusi infrastruktūra. Tačiau pertraukos metodas leidžia sutaupyti daug darbo diegiant ir perkonfigūruojant, o ateityje galima atnaujinti iki 40 G pakeičiant tik siųstuvus-imtuvus.
Esant didesniam mastui, sąnaudų pranašumai padidėja. Duomenų centre, kuriam reikalingos 48 10G jungtys, vietoj 48 atskirų LC magistralių galima įdiegti 12 MTP ir LC atjungimo kabelių, todėl kabelių skaičius sumažėja 75%, supaprastinama infrastruktūra ir proporcingai sutrumpėja diegimo laikas. Konsoliduotas metodas taip pat sumažina nuolatines veiklos sąnaudas, nes supaprastinta priežiūra ir greitesnis trikčių šalinimas.
Būsimos{0}}tvirtinimo strategijos
Tinklo infrastruktūra paprastai veikia likus 7-10 metų iki didelių atnaujinimų, todėl norint apsaugoti investicijas būtina užtikrinti, kad ateityje būtų užtikrinta galimybė. MTP į LC sistemos puikiai prisitaiko prie technologijų perėjimo, nes kabelių infrastruktūra išlieka stabili, o keičiami tik siųstuvų-imtuvai, kad būtų užtikrintas naujas greitis.
Duomenų centras, kuriame įdiegtas 8-pluošto MTP stuburas su LC pertraukimo kasetėmis, šiandien gali palaikyti kelis evoliucijos kelius: dabartinį 40G-į-4x10G, būsimą 100G-į 4x25G arba net 400G į 4x10G skaidulą naudojant tą patį fizinį pluoštą. Šis lankstumas atsiranda dėl lygiagrečios optikos architektūros, kai greitis padidėja atnaujinant siųstuvus-imtuvus į greitesnį duomenų perdavimo spartą per juostą, o ne reikalaujant visiško kabelio pakeitimo.
Tačiau norint, kad ateityje{0}}pasitikėtų, reikia pasirinkti tinkamus pluošto tipus pradinio diegimo metu. Šiandien įdiegtas OM4 daugiamodis šviesolaidis palaikys numatytą greičio padidėjimą iki 2030-2035 m. įprastu duomenų centrų atstumu. Organizacijos, planuojančios ilgesnį infrastruktūros gyvavimo ciklą, nepaisant didesnių pradinių sąnaudų, turėtų apsvarstyti galimybę naudoti OM5 arba vienmodį skaidulą, kad pasyvioji jėgainė būtų pritaikyta naujos kartos technologijoms be išankstinio pakeitimo.
Dažnai užduodami klausimai
Kuo skiriasi 8 ir 12 skaidulų MTP į LC pertraukimo kabelis?
8 skaidulų MTP į LC konfigūracija efektyviai naudoja visus pluoštus, suteikdama tiksliai keturias dvipuses LC poras iš visų aštuonių skaidulų. Tai puikiai atitinka 40G SR4 ir 100G DR4 programas be atliekų. 12 skaidulų versijoje yra šešios LC dvipusės poros, tačiau jungiant 40G SR4 siųstuvus-imtuvus, naudojančius tik aštuonis pluoštus, išeikvojami keturi skaidulos. Pasirinkite 8 skaidulų 40G pertraukoms ir 12 skaidulų, kai jums reikia šešių atskirų LC jungčių arba kai jūsų įrangai reikia 12 skaidulų MTP sąsajų.
Ar galiu naudoti MTP–LC kabelius tiek 40G, tiek 100G programoms?
MTP–LC kabeliai veikia keliais greičiais, priklausomai nuo konfigūracijos. 8-pluošto kabelis palaiko 40G-į-4x10G arba 100G-4x25G keičiant tik siųstuvus-imtuvus. Tačiau 100GBASE-SR10 reikia 24 skaidulų MTP jungčių, išjungiančių iki dešimties LC dvipusių porų, naudojant kitokio tipo kabelį. Prieš rinkdamiesi laidus, visada patikrinkite konkretaus siųstuvo-imtuvo skaidulų skaičių ir poliškumo reikalavimus, kad įsitikintumėte, jog jis yra suderinamas.
Kaip patikrinti, ar MTP ir LC kabelio poliškumas yra tinkamas mano programai?
Dauguma duomenų centro programų naudoja B tipo poliškumą 40G/100G lygiagrečiai optikai. Patvirtinkite patikrinę kabelio etiketės specifikaciją ir palyginę su siųstuvo-imtuvo dokumentais. Vizualiai patikrinkite, ar MTP jungties rakto padėtis atitinka jūsų siųstuvo-imtuvo lizdą (aukštyn arba žemyn). Norėdami patvirtinti, viename gale naudokite vizualinį gedimų ieškiklį, tikrindami šviesos išvestį tam tikrose LC jungtyse, užtikrindami, kad perdavimo skaidulos būtų prijungtos prie teisingų priėmimo vietų visoje jungtyje.
Koks didžiausias atstumas tarp MTP ir LC pertraukimo kabelių?
Pats kabelis neriboja atstumo{0}}prijungti siųstuvų-imtuvai ir skaidulų tipas nustato didžiausią atstumą. Naudojant OM4 daugiamodį skaidulą, 40 GBASE-SR4 pasiekia 150 metrų, o 100 GBASE-SR4 – 100 metrų. Vieno režimo{12}}variantai su atitinkamais LR4 arba ER4 siųstuvų-imtuvais veikia 10–40 kilometrų. MTP ir LC pertraukimo kabelis padidina minimalius nuostolius (paprastai 0,5–1,0 dB iš viso), o tai šiek tiek sumažina šiuos didžiausius atstumus, bet neviršija daugelio programų specifikacijų.
