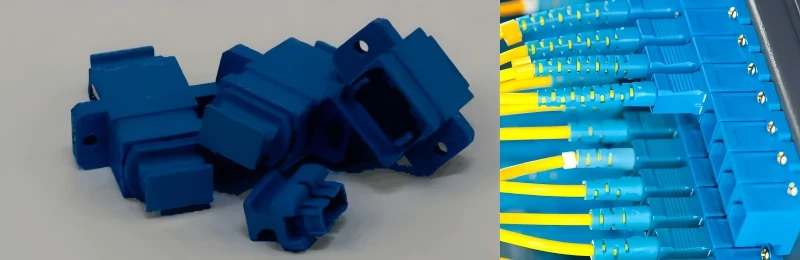

Daugia{0}}pluošto stumdymas-adapteriai užima neįprastą vietą duomenų centro infrastruktūroje-kartu kasdieniška ir svarbi misija-. Šie kompaktiški plastikiniai korpusai leidžia sujungti MPO jungtis, turinčias 8, 12, 16 arba 24 pluoštus, naudojant tikslius išlygiavimo mechanizmus, kurie turi išlaikyti leistinus nuokrypius, matuojamus mikronais.
Hipermastinėje aplinkoje, kur vienas stovas gali nutraukti tūkstančius pluošto gijų,adapteristampa nematomu vartų sargu, nustatančiu, ar jūsų 400G ryšys veikia nepriekaištingai, ar numeta paketus atliekant GPU mokymo darbą, kurio vertė yra keli šimtai tūkstančių dolerių per valandą. Pasaulinė MPO jungčių rinka viršijo 1,2 milijardo dolerių ir toliau spartėja, daugiausia dėl AI klasterių kūrimo, reikalaujančio pralaidumo tankio, kuris prieš penkerius metus būtų atrodęs fantastiškas.
Kas iš tikrųjų vyksta to būsto viduje
Atidarykite MPO adapterį ir rasite stebėtinai mažai. Dvi išlygiavimo įvorės-paprastai iš fosforinės bronzos arba tikslaus polimero-sujungia įvores. Iš esmės viskas. Magija slypi ne sudėtinguose mechanizmuose, o gamybos tikslume, kuris išlaiko šias rankoves maždaug 0,5 mikrono tolerancijos ribose.
Tačiau čia viskas tampa įdomi. Adapteris nustato klavišo -aukštyn arba žemyn{2}}kryptį, kuri tiesiogiai valdo poliškumą. Supraskite tai neteisingai ir jūsų perdavimo skaidulos susilygins su kitomis perdavimo skaidulomis, o ne imtuvais. Visa nuoroda yra tamsi, ir jūs įstrigote trikčių šalinimui, kuris atrodo kaip siųstuvo-imtuvo gedimas, bet iš tikrųjų tai yra 3 USD adapteris, įdiegtas atgal.
A tipo adapteriai palaiko rakto orientaciją-raktas-aukštyn eina į klavišą-aukštyn. B tipo adapteriai jį apverčia. TIA-568 standartas apibrėžia tris poliškumo metodus (A, B ir C), kurių kiekvienam reikia specifinių adapterių tipų ir kabelių konfigūracijų derinių. Sumaišykite juos ir sukūrėte poliškumo galvosūkį, kurį išvynioti gali užtrukti kelias valandas.
Užteršimo košmaras
Niekas apie tai nekalba pakankamai. Viena 1 mikrono dydžio dulkių dalelė gali sukelti 0,5 dB įterpimo nuostolių per pluošto šerdį. Su 12 arba 24 pluoštų, supakuotų į vieną žiedą, tikimybė, kad matematika taps žiauri.
VIAVI atliko tai bandymus. Jei kiekvienas atskiras pluoštas turi 90 % tikimybę, kad jis bus švarus, 12 -pluošto MPO tikimybė, kad VISI pluoštai yra neužterštos, yra tik apie 28 %. Dvidešimt aštuoni procentai. Paleiskite šiuos skaičius 24 skaidulų jungtyje ir jūs iš esmės garantuosite užteršimą kažkur masyve.
Antgalio medžiaga dar labiau apsunkina reikalus. MT antgaliuose naudojamas termoplastinis polimeras, o ne keramika, esanti LC arba SC jungtyse. Minkštesnė medžiaga, labiau linkusi į-braižyti. O kreipiamieji kaiščiai? Maži metaliniai cilindrai, išsikišę iš vyriškų jungčių, kurie labai mėgsta rinkti šiukšles į atitinkamas skylutes moteriškoje pusėje.
Akivaizdu, kad egzistuoja valymo procedūros. Kasetiniai -stiliaus valikliai, servetėlės be pūkelių su IPA, specializuoti šepečiai kreipiamųjų kaiščių skylėms. Problema yra laikas. Technikas, tinkamai tikrinantis-švarios-apžiūros ciklus kiekvienoje 144-šviesolaidžio magistralinio kabelio jungties ciklą, dvidešimt minučių skiria tai, kas turėtų būti dviejų minučių pataisymo operacija.
Įterpimo praradimas: kur centai virsta doleriais
Specifikacijose nurodoma, kad maksimalus įterpimo nuostolis yra 0,35 dB, kai poros kokybiškų MPO jungčių. Elite{2}}klasės produktai sumažina tai žemiau 0,15 dB. Skamba kaip skeldantys plaukai, tiesa?
Atlikite matematiką naudodami 400 G DR4 ryšį, kurio bendras nuostolių biudžetas yra 2,5 dB. Jūsų siųstuvas-imtuvas suvalgo apie 0,3 dB kiekviename gale. Pats pluoštas-tarkime, 100 metrų OM4 – sunaudoja dar apie 0,35 dB. Dabar visiems ryšio taškams liko maždaug 1,5 dB.
Struktūrinis kabelių įrengimas gali apimti: magistralinio kabelio jungtį su pataisų skydelio adapteriu (viena sujungta pora), jungiamojo skydo adapterį prie kasetės (kita sujungta pora), kasetės vidinę jungtį, įrangos pataisymo laidą. Tai gali būti keturios susiporavusios poros. Kiekviename iš 0,35 dB jūs turite 1,4 dB tik iš jungčių. Veikia, bet nulinė marža, kad kas nors nutiktų ne taip.
Įmesti užterštą jungtį, pridedant 0,5 dB? Šiek tiek susidėvėjęs adapteris, leidžiantis neteisingai išlyginti gnybtą? Staiga sugendate nuorodos ir susimąstote, kodėl visiškai naujas siųstuvas-imtuvas vis skleidžia klaidų.
Situacija sustiprėja ties 800G. OSFP modulių, kuriuose veikia SR8, biudžetas yra dar mažesnis,-kartais mažesnis nei 2 dB 70 metrų atstumui. Kiekviena dešimtoji decibelo dalis tampa brangi.
Poliškumas privers jus suabejoti savo karjeros pasirinkimu
Trys būdai, trys kabelių tipai, dvi adapterio orientacijos, vyriškos ir moteriškos jungtys. Permutacijos erdvė yra stebėtinai didelė, o klaidingai pateikus bet kurį vieną elementą, visa instaliacija gali būti pakopinė.
B metodas plačiausiai taikomas Šiaurės Amerikos duomenų centruose. B tipo magistraliniai kabeliai jungiami su A tipo adapteriais ir sukuria kryžminį išlygiavimą, kurio tikisi lygiagrečios optikos siųstuvų-imtuvai. Pakankamai paprasta teoriškai.
Nebent kažkas neišvengiamai pataisys A tipo kabelį į B tipo infrastruktūrą. Vienas neteisingas kabelis pakeičia visos jungties poliškumą. Skaidulos vis dar fiziškai jungiasi-šviesa keliauja-, bet perduoda-į-perdavimo išlygiavimą reiškia, kad duomenys nepraeina. Jūs turite tęstinumą be bendravimo.
Testavimo įranga yra. Fluke MultiFiber Pro vienu metu gali patikrinti visas 12 arba 24 skaidulų pozicijas ir patvirtinti teisingą poliškumo atvaizdavimą. Neįkainojamas įrankis, retai naudojamas visapusiškai, nes prideda laiko ir dauguma diegimo biudžetų daro prielaidą, kad viskas veiks.
Atsiranda naujesnis sprendimas: lauko-keičiamos jungtys. US Conec MTP Elite Pro leidžia technikai pakeisti poliškumą naudojant paprastą įrankį, iš esmės konvertuojant A tipą į B tipą vietoje-. SENKO siūlo adapterius su nuimamais raktų įdėklais, kuriuos galima pasukti 180 laipsnių kampu. Šios naujovės nepašalina poliškumo painiavos, tačiau suteikia galimybę išvengti, kai kas nors paleidimo metu neišvengiamai aptinka neatitikimus.
400G/800G perėjimas verčia užmegzti sunkius pokalbius
Daugelį metų dominavo 12-pluošto MPO jungtys. Jie puikiai atitiko 40G ir 100G lygiagrečias optines programas-aštuonios aktyvios skaidulos, keturios tamsios ir tapo de facto standartu.
Tada pasirodė 400G su konkuruojančiais metodais. DR4 naudoja aštuonis pluoštus, kurių kiekvienas yra 100 Gbps, patogiai prigludęs prie MPO-12 infrastruktūros su keturiomis nenaudojamomis skaidulų pozicijomis. SR4.2 daro tą patį. Gyvenimas tęsėsi beveik nepakitęs.
Tačiau SR8 ir DR8 programoms reikia visų aštuonių skaidulų, veikiančių 100 G vienoje juostoje, o tai techniškai vis dar tinka MPO-12. Tikrasis sutrikimas kyla dėl MPO-16 jungčių, atsirandančių 800G diegimui. Skirtingas tarpai tarp kaiščių. Skirtingi adapterio reikalavimai. Nesuderinamas su esama infrastruktūra.
AI klasteriai šį spaudimą labai pagreitina. Vienai NVIDIA DGX H100 sistemai reikalingas didžiulis pralaidumas,{2}}daug 400 G arba 800 G jungčių vienam GPU. Pritaikykite prie tūkstančių GPU ir įdiegiate dešimtis tūkstančių didelio -tankio skaidulinių jungčių, kuriems reikalingi aukščiausios klasės-adapteriai, palaikantys mažesnius nei 0,2 dB nuostolius per metus trunkančius poravimosi ciklus.
Panardinamas vėsinimas prideda dar vieną raukšlę. Tradiciniai adapteriai nebuvo skirti panardinti į dielektrinį skystį. Pasikeičia taršos elgesys. Šiluminio plėtimosi charakteristikos skiriasi. Kai kurie hiperskaleriai vertina hermetiškai uždarytus adapterių rinkinius, nors standartizacija išlieka ribota.
Tankio mainai{0}}Niekas jūsų neįspėjo
Didelio{0}}tankio adapterių plokštės teoriškai skamba puikiai. Keturiasdešimt-aštuoni MPO prievadai 1U skydelyje? Užregistruokite mane-kol iš tikrųjų pabandysite su tuo dirbti.
Prieiga pirštais tampa problemiška praėjus tam tikram tankiui. Vienos jungties ištraukimas netrukdant kaimynams reikalauja chirurginio tikslumo. MPO jungčių fiksavimo mechanizmai nepadeda; jiems reikia sąmoningo įsitraukimo ir atsiribojimo, o tai apsunkina ankštos erdvės.
Kabelio lenkimo spindulys prideda apribojimų. MPO pataisų laidams paprastai reikia 10 kartų didesnio kabelio skersmens minimalaus lenkimo spindulio. 1U skydelyje su 48 prievadais, norint nutiesti visus tuos kabelius nepažeidžiant lenkimo reikalavimų, reikia kruopštaus planavimo, o tai paprastai sukelia netvarkingesnius įrengimus, nei pateisinama tankio nauda.
Taip pat yra patikrinimo problema. Norint per mikroskopą patikrinti antgalio būklę, reikalinga fizinė prieiga, kurios dažnai nesuteikia didelio{1}}tankio plokštės. Kai kurie įrenginiai visiškai praleidžia patikrinimą, priimdami didesnį gedimų procentą kaip tankio kainą.
Pramonės tendencija naudoti labai mažo formos faktoriaus jungtis-SN, CS, MDC-galų gale pakeis šią dinamiką. Šios jungtys įgalina dar didesnį prievadų skaičių ir mažesnį plotą, tačiau joms reikalingos skirtingos adapterio ekosistemos ir kol kas jos yra sutelktos į specializuotas programas.
Adapterio kokybė skiriasi labiau nei tikitės
Ne visi MPO adapteriai yra sukurti vienodai. Išlygiavimo įvorės medžiaga, korpuso tikslumas ir kreipiamojo kaiščio suderinamumas tarp gamintojų skiriasi, kartais labai.
Aukščiausios kokybės adapteriai iš tokių kompanijų kaip US Conec ar SENKO nurodo įterpimo nuostolių įnašus, mažesnius nei 0,1 dB. Biudžetinės alternatyvos iš tiekėjų jūroje gali būti 0,2 dB, bet iš tikrųjų yra daug didesnės, ypač po pakartotinių poravimosi ciklų. Fosforinės bronzos rankovės nusidėvi. Polimeriniai korpusai šiek tiek lankstosi. Per šimtus ryšių kaupiasi degradacija.
Kai kuriuose adapteriuose yra dulkių dangteliai, kurie iš tikrųjų lieka pritvirtinti; kiti juos nuolat išmeta. Nedidelė smulkmena, kol neieškosite užteršimo problemų instaliacijoje, kurioje pusė tuščių adapterio prievadų yra veikiami aplinkos šiukšlių.
Vienmodžio APC programoms adapterio kokybė tampa dar svarbesnė. 8 laipsnių kampu poliruoti reikia tiksliai sureguliuoti kampą arba labai nukenčia grąžinimo praradimas. Pigus kelių režimų adapteris gali veikti priimtinai; pigus vienmodis APC adapteris dažnai to nedaro.
Lauko tikrovės ir specifikacijų lapeliai
Gamintojai skelbia gražias specifikacijas, pagrįstas laboratorinėmis sąlygomis{0}}kontroliuojama aplinka, naujais komponentais, apmokytais technikais, tiksliai laikančiais procedūras. Lauko įrenginiai nuspėjamai skiriasi nuo šio idealo.
Dulkės. Statybinės šiukšlės. Technikai skuba laikytis terminų. Diegimo metu užlipo užtaisymo laidai. Adapteriai, sumontuoti plokštėse, kurios pačios šiek tiek netoleravo.
Vienas duomenų centro operatorius pasidalijo savo vidine metrika: pirmasis{0}}MPO magistralinių įrenginių sertifikavimo lygis yra apie 87 proc. Trylika procentų reikalauja tam tikro ištaisymo-valymo, jungties keitimo, kartais adapterio keitimo. Įrengus 10 000 jungčių, tai yra 1 300 probleminių taškų, kuriuos reikia ištirti.
Išmanieji operatoriai dabar įtraukia tikrinimo ir valymo laiką tiesiai į įrengimo grafikus, o ne traktuoja gedimus kaip išimtis. Jie turi atsarginių adapterių ir jungčių. Jie moko technikus specialiai MPO tvarkymui, atskirai nuo bendrojo pluošto mokymo.
Kur krypsta ši technologija
MPO-16 priėmimas paspartės, nes 800G ir galiausiai 1,6T taps įprasta. 16 skaidulų vienos eilės formatas geriau tinka naujoms siųstuvų-imtuvų sąsajoms nei senasis 12 skaidulų išdėstymas. Tam tikras atgalinis suderinamumas egzistuoja naudojant adapterių plokštes, tačiau nauji įrenginiai vis labiau standartizuojami 16 skaidulų infrastruktūroje.
Poliškumo valdymo supaprastinimas tebėra aktyvi plėtros sritis. Lauko-keičiamos lyties ir poliškumo produktai sumažina didelių jungčių atsargų poreikį. Kai kurie gamintojai tiria universalias poliškumo sistemas, kurios visiškai pašalintų A/B/C metodo skirtumus, nors standartizavimo iššūkių išlieka.
Itin mažų-nuostolių reikalavimai ir toliau griežtinami. Kadangi optinių nuorodų biudžetas mažėja dėl didesnių duomenų perdavimo spartų, kiekvienas kanalo komponentas yra tikrinamas. Adapteriai, kurie šiandien sukuria 0,1 dB, rytoj gali prireikti pasiekti 0,05 dB, todėl gamybos tikslumas bus padidintas iki ribų, kurios daro didelę įtaką sąnaudoms.
Automatinės tikrinimo ir valymo sistemos yra bene praktiškiausias artimiausio laiko-patobulinimas. Rankiniai įrenginiai, kuriuose mikroskopija derinama su algoritminiu sėkmingo/nepavykusio nustatymo nustatymu, tampa standartine įranga. Kai kurie pardavėjai siūlo robotizuotas valymo stotis didelės apimties užbaigimo įrenginiams.
Kuklus adapteris artimiausiu metu neišnyks iš šviesolaidinės infrastruktūros. Pernelyg didelė pasaulio komunikacijos dalis priklauso nuo patikimų porų-jungčių, todėl rizikuojama atsisakyti patikrintų mechaninių sąsajų. Tačiau „priimtinos kokybės“ kartelė vis kyla, o įrenginiai, kurie adapterius laikė prekėmis, atranda, kad požiūris neatitinka šiuolaikinių pralaidumo reikalavimų.
Pastaba tiems, kurie nurodo didelius įrenginius: paprašykite fizinių pavyzdžių iš adapterių tiekėjų ir patikrinkite juos naudodami konkrečių prekių ženklų jungtis, prieš įsigydami didelius kiekius. Suderinamumo standartai užtikrina pagrindinį suderinamumą, tačiau įterpimo nuostolių našumas tarp gamintojų derinių labai skiriasi. Laikas, praleistas tikrinant komponentų susiejimą prieš diegimą, yra nereikšmingas, palyginti su ribinių jungčių per tūkstančius prievadų trikčių šalinimu.
