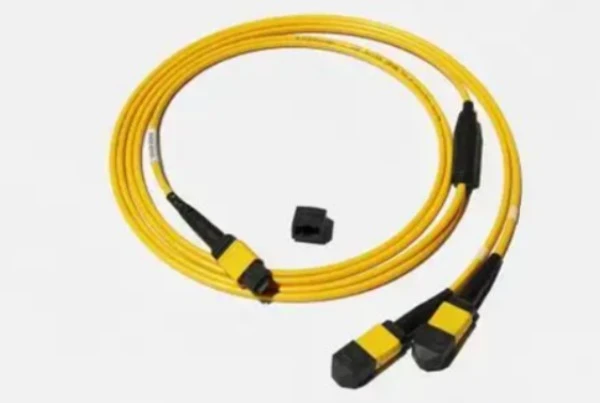

Šviesolaidiniai MTP kabeliai žymiai sumažina montavimo laiką, o dokumentais sutaupoma nuo 30% iki 75%, palyginti su tradicinėmis šviesolaidinėmis sistemomis. Pagrindinis pranašumas yra iš anksto-užbaigtų jungčių, kurios pašalina-svetainės nutraukimo darbus, todėl montuotojai gali įdiegti kelių{5}}pluošto jungtis naudojant paprastą prijungimo-ir paleidimo funkciją.
Prieš atsirandant MTP (Multi{0}}Fiber Termination Push-on) technologijai, norint nutraukti ir išbandyti 144 pluoštus, paprastai prireikė dviejų technikų per visą darbo dieną. Su skaidulomisMTP kabelisagregatų, tą patį darbą galima atlikti vos per kelias valandas, vienu spragtelėjimu sujungus 8–12 skaidulų.
Kodėl MTP kabeliai pagreitina diegimą
Diegimo greičio pranašumą lemia keli inžineriniai sprendimai, integruoti į šviesolaidinio MTP kabelio konstrukciją. Naudojant tradicinį pluošto diegimą, technikai turi atskirai suskaidyti, epoksiduoti, poliruoti, patikrinti ir išbandyti kiekvieną pluošto{1}}žingsnį, kuriam reikalingi specialūs įgūdžiai ir kontroliuojama aplinka. Lauko užbaigimas dulkėtose statybvietėse arba lauko vietose padidina klaidų skaičių ir pailgina terminus.
MTP kabelių mazgai į darbo vietas gamykloje atkeliauja- ir 100 % patikrinami, ar nėra įkišimo, grąžinimo praradimo ir galo- paviršiaus geometrijos. Šis išankstinis-nutraukimas pašalina daugiausiai laiko{5}}reikalaujančių diegimo etapų. Viename šviesolaidžio MTP kabelio jungtyje viename korpuse gali būti 8, 12, 24 ar net 144 atskiros pluošto gijos, maždaug tokio pat dydžio kaip standartinė SC jungtis. Ši tankio transformacija reiškia, kad viena MTP jungtis pakeičia tai, kas kitu atveju reikėtų 12 atskirų LC dvipusių jungčių.
Stūmimo{0}}užrakinimo mechanizmas dar labiau supaprastina diegimą. Skirtingai nuo tradicinių jungčių, kurias reikia kruopščiai išlygiuoti ir įsriegti, skaidulinės MTP kabelių jungtys sujungiamos su tiesioginiu užfiksavimu. Montuotojai gali užbaigti jungtis be smulkių variklio reguliavimų, o standartizuota klavišo -aukštyn/mygtuko- orientacijos sistema apsaugo nuo nesutapimo klaidų, dėl kurių atsiranda pertvarkymas.
Gamyklinis bandymas pašalina patvirtinimą{0}}svetainėje
Iš anksto užbaigtų skaidulinių MTP kabelių rinkinių kokybė kontroliuojama kontroliuojamoje gamybos aplinkoje. Kiekvienas kabelis prieš išsiuntimą yra visapusiškai patikrinamas optiškai ir pateikiami dokumentai apie įkišimo praradimo ir grąžinimo nuostolių vertes. Šis gamyklos patvirtinimas iš esmės pakeičia diegimo darbo eigą.
Lauko{0}}užbaigtose sistemose montuotojai turi turėti testavimo įrangą, atlikti galinį-veido patikrinimą ir patvirtinti kiekvieną prisijungimo tašką. Iškilus problemoms, technikai turi šalinti triktis-svetainėje, dažnai problemas atranda tik atlikę didelę darbo dalį. Duomenų centrų ar telekomunikacijų įrenginių pertvarkymas gali pailginti projekto terminus dienomis ar savaitėmis.
Turėdami iš anksto{0}}išbandytus MTP kabelius, montuotojai daugiausia dėmesio skiria maršruto parinkimui ir prisijungimui. Bandymų našta perkeliama iš darbo vietos į gamyklos aukštą, kur kontroliuojamos sąlygos ir tiksli įranga užtikrina pastovią kokybę. Komandos praneša, kad 30-50 % sutrumpėjo bendras diegimo laikas, kai pereinama nuo lauko užbaigimo prie iš anksto užbaigtų MTP sprendimų panašioms apimtims.
Didelio{0}}tankumo jungtys sumažina darbo poreikius
Daugialypis{0}}MTP kabelio technologijos pobūdis tiesiogiai veikia darbo jėgos poreikius. Apsvarstykite galimybę įdiegti 100 G duomenų centrą, kuriam reikia 288 skaidulų jungčių. Naudodami tradicinius LC dvipusius kabelius, montuotojai valdys 144 atskirus pataisos laidus, kurių kiekvienam reikia individualiai nukreipti, ženklinti ir patikrinti ryšį.
Tam pačiam diegimui naudojant 12 skaidulų MTP kabelius reikia tik 24 magistralinių mazgų. Mažiau kabelių reiškia, kad mažiau laiko praleidžiama kabelių valdymui, sumažėja trasų perkrova ir greitesnė vizualinė apžiūra. Du montuotojai per kelias valandas gali atlikti tai, ko anksčiau reikėjo didesnės komandos, dirbančios keliomis pamainomis.
Sutaupoma darbo sąnaudų per visą projekto gyvavimo ciklą. Iš anksto užbaigtų skaidulinių MTP kabelių sistemos sumažina diegimo įgūdžių lygį. Nors lauko užbaigimui reikia sertifikuotų technikų, susipažinusių su poliravimo technikomis ir optinio testavimo protokolais, MTP diegimui pirmiausia reikia kabelių nukreipimo kompetencijos. Organizacijos gali vykdyti projektus su mažiau specializuotų technikų, sumažindamos darbo sąnaudas ir išlaikydamos kokybės standartus.
Struktūrinė kabelių architektūra supaprastina pokyčius
Skaidulinės MTP kabelių sistemos natūraliai integruojamos į struktūrizuotą kabelių aplinką per standartizuotas kasetes ir adapterių plokštes. Šie iš anksto-pagaminti komponentai skaido pluoštus suskirsto į kruopščiai išdėstytus segmentus, todėl nereikalaujama rankinio pluošto išdėstymo darbų, kurie lėtina tradicinį diegimą.
Tradicinėse sistemose technikai kruopščiai sutvarko kiekvieną skaidulų pluoštą prie pataisų skydelių ir jungiklių{0}}, kurių darbas matuojamas minutėmis per ryšį. MTP kasetės pristatomos iš anksto-sukonfigūruotos su vidiniu skaidulų susiejimu, paverčiant sudėtingus kryžminius modelius į prijungimo-ir -grojimo modulius. Šis moduliškumas apima ne tik pradinį diegimą, bet ir nuolatinę priežiūrą, papildymus ir pakeitimus.
Tinklo operatoriai praneša, kad atnaujindami įrangą sutaupo daug laiko. Atnaujindami jungiklius arba padidindami talpą, technikai gali per kelias minutes pakeisti visus MTP magistralinius mazgus, o ne{1}}iš naujo nutraukti daugybę atskirų skaidulų. Nuimamas MTP kabelių jungčių korpuso dizainas netgi leidžia iš naujo-poliruoti ir pakeisti lytį nekeičiant laido, o tai dar labiau sumažina prastovos laiką modifikuojant.
Realūs-pasaulio diegimo greičio palyginimai
Diegimo laiko patobulinimai skiriasi priklausomai nuo projekto apimties ir esamos infrastruktūros, tačiau keli diegimo scenarijai rodo nuoseklius modelius. Didelio masto duomenų centre, kuriame serverio eilėse diegiami skaiduliniai ryšiai, įdiegimo laikas sutrumpėjo iki 70 %, naudojant iš anksto -suprojektuotas MTP paskirstymo sistemas, palyginti su tradiciniais trumpiniais{3}}pagrįstais metodais.
Telekomunikacijų paslaugų teikėjai, diegiantys FTTH („Fiber to the Home“) diegimą, perėjo prie iš anksto{0}}užbaigtų MTP rinkinių, kai dėl oro vėlavimų ir lauko sujungimo pertvarkymo buvo sutrikdyta tvarkaraščiai. Pašalinus-sujungimą ir poliravimą vietoje, brigados užbaigė stovų ir nuleidimo įrengimus, suderindamos etiketes ir prijungdamos jungtis. Anksčiau reikėjo savaitgalio diegimo langų, kurie buvo suspausti iki valandų, kai komandos kelis kartus per dieną judėjo iš vienos svetainės į kitą.
Netgi mažesnėms įmonėms yra naudingas pagreitintas terminas. Įmonės miestelio tinklo atnaujinimui, kuriam reikia 48 šviesolaidinių jungčių tarp pastatų, buvo naudojami 12-pluošto MTP magistraliniai kabeliai su traukiamomis ąselėmis. Montavimo brigados per esamą vamzdį ištraukė visus mazgus vienu praėjimu, pašalindamos kelias dienas trukusį pagrindinio kabelio tempimo procesą, sujungimą pataisų taškuose ir užbaigimą galiniuose taškuose. Nepaisant sudėtingų sąlygų, projektas baigtas dviem dienomis anksčiau nei numatyta.
Greitį užtikrinančios dizaino savybės
Keletas MTP kabelio jungties naujovių prisideda prie greitesnio diegimo{0}}neiš anksto. Plaukiojančio antgalio konstrukcija palaiko fizinį kontaktą tarp poliruoto pluošto galiukų net tada, kai jungties korpusas patiria įtempimą arba sukasi. Šis mechaninis stabilumas reiškia, kad jungtys išlieka patikimos naudojant ir nustatant padėtį diegimo metu.
Metaliniai kaiščių spaustukai MTP jungtyse užtikrina stipresnį sukibimą su lygiavimo kaiščiais, palyginti su plastikinėmis alternatyvomis, naudojamomis standartinėse MPO jungtyse. Šis patvarumas apsaugo nuo kaiščio lūžimo pakartotinio poravimosi metu ir atjungimo -įprastai atliekant diegimo trikčių šalinimą. Montuotojai praleidžia mažiau laiko tvarkydami pažeistas jungtis ir daugiau laiko užbaigdami diegimą.
Dėl elipsės formos tikslaus išlygiavimo kreipiamųjų kaiščių sumažėja susidėvėjimas ir nuolaužų susidarymas dėl kelių įdėjimų. Ši, atrodytų, nedidelė smulkmena sutaupo laiko, kai atliekami dideli diegimai, kai technikai pakartotinai tikrina tinkamumo ryšius, organizuodami kelius. Sumažėjęs valymo ir tikrinimo ciklas išlaiko diegimo pagreitį.
Juostinio pluošto išdėstymas MTP kabeliuose prisideda prie traukimo efektyvumo. Vienu-trečdaliu sandarių-buferinių kabelių skersmens juostiniai kabeliai telpa per siauresnes erdves ir yra mažesnio minimalaus lenkimo spindulio. Montuotojai naršo sudėtingus kelius, nereikalaujant kelio didinimo ar specializuotų traukimo metodų, kurie užima daugiau laiko.
Diegimo greitis ir planavimo reikalavimai
Nors skaidulinės MTP kabelių sistemos žymiai sumažina montavimo laiką, jos sudėtingumą perkelia į planavimo etapą. Iš anksto užbaigtiems kabeliams reikia tiksliai išmatuoti ilgį ir gamybos laiką. Organizacijos turi kruopščiai planuoti kabelių maršrutus ir prijungimo taškus, nes fiksuoto
Šis planavimo reikalavimas iš tikrųjų pagerina bendrą projekto efektyvumą. Komandos, investuojančios laiką į tikslią dokumentaciją ir matavimus, greičiau užbaigia diegimą ir atlieka mažiau atliekų. Planavimo disciplina sumažina -svetainės sprendimų-priėmimą, dėl kurio dažnai vėluojama. Montuotojai atvyksta su tiksliai tinkamo ilgio kabeliais, o ne pjauna ir baigia nuo birių ritinių.
Kai kuriems diegimo scenarijams tikrai naudingas lauko užbaigimo lankstumas. Esamų pastatų, kurių kelio sąlygos nežinomos, modernizavimo projektai gali susidurti su kliūtimis, dėl kurių reikia pakoreguoti-svetainės ilgį. Nuotoliniams įrengimams be patikimos pristatymo logistikos gali prireikti lauko užbaigimo galimybės. Tačiau šios situacijos yra išimtys, o ne norma struktūrizuotų duomenų centrų ir telekomunikacijų aplinkose.
Kelių{0}}pluošto jungties tankio pranašumas
MTP kabelio technologijos tankio pagerinimas apima ne tik atskiras jungtis, bet ir bendrą įrengimo apimtį. Viename 1U stovo-montavimo korpuse su dvipusėmis LC jungtimis telpa 144 skaidulos. Lygiavertis MTP korpusas talpina 864 skaidulas- šešis kartus daugiau nei identiškoje fizinėje erdvėje.
Šis tankio dauginimas tiesiogiai koreliuoja su montavimo laiko sumažinimu. Mažiau montuojamų stelažų, mažiau pripildomų kabelių lovelių ir mažiau kelių, kad būtų galima greičiau užbaigti projektą. Erdvės efektyvumas taip pat pagerina aušinimo oro srautą, sumažindamas kabelių perkrovą, o tai lėtina montavimo darbus uždarose vietose.
Kabelio masės sumažinimas sukuria dar vieną laiko pranašumą. Tradicinis šviesolaidžio diegimas gali sukelti susivėlusius „kabelinius spagečius“, kuriems reikia daug organizavimo ir valdymo laiko. Konsoliduotas kelių pluoštų -pluoštas MTP kabeliai natūraliai organizuoja ryšius su spalvotais-koduotais apvalkalais ir aiškiu ženklinimu, leidžiančiu greitai identifikuoti. Trikčių šalinimas ir tikrinimas vyksta greičiau, kai kabelio vedimas išlieka matomas ir logiškas.
Integracija su 40G/100G/400G standartais
Šviesolaidinio MTP kabelio technologija puikiai suderinama su lygiagrečia optika, naudojama didelės spartos{0}}tinkluose. 40 GBASE-SR4 ryšiui reikalingos keturios perdavimo ir keturios priėmimo juostos-, lygiai tai, ką suteikia 8 skaidulų MTP kabelis. Technologijos atitikimas pašalina konversijos veiksmus, kuriems kitu atveju prireiktų papildomo laiko ir komponentų.
Duomenų centrams pereinant prie 100 G ir 400 G spartos, diegimo laiko pranašumas didėja. Norint naudoti 100 GBASE-SR10 jungtį naudojant tradicinius dvipusius kabelius, reikėtų valdyti 20 atskirų skaidulų gijų per 10 dvipusių porų. Lygiavertis 12 skaidulų MTP kabelių pluoštas supaprastina prijungimą prie dviejų magistralinių mazgų, kurių kiekvieną galima valdyti viena ranka.
Ankstyvas šviesolaidžio MTP kabelio infrastruktūros pritaikymas ateityje{0}}apsaugos greito atnaujinimo įrenginius. Organizacijos, šiandien diegiančios MTP kabelius 40G programoms, vėliau gali naujovinti iki 100G arba 400G, pakeisdamos siųstuvus-imtuvus ir kasetes ir pakartotinai naudodamos įdiegtą šviesolaidinį įrenginį. Šis naujovinimo kelias pašalina pakartotinio-laidų prijungimo projektus, kuriems kitu atveju reikėtų atlikti visus diegimo ciklus.
Darbo įgūdžių reikalavimai ir mokymo laikas
Supaprastintas šviesolaidinių MTP kabelių sistemų montavimo procesas sumažina montavimo brigadų mokymo laiką. Lauko užbaigimui reikia, kad technikai įgytų daugybę specialių įgūdžių: skaidyti pluoštą iki tikslaus ilgio, užtepti ir sukietinti epoksidinę medžiagą, poliruoti galinius paviršius, kad būtų pataisyta geometrija, ir interpretuoti mikroskopo vaizdus, kad būtų galima įvertinti kokybę.
Norint išmokyti techniką, kad jis baigtų lauką, paprastai reikia kelių savaičių instruktažo ir prižiūrimos praktikos. Sertifikavimo programos užtikrina nuoseklumą, tačiau šis pasirengimo etapas prailgina projekto terminus, kai specializuoti darbuotojai tampa nepasiekiami. MTP kabelio įrengimo mokymosi kreivė visų pirma skirta kabelių nukreipimui, jungčių valymui ir poliškumo tikrinimo įgūdžiams, kuriuos technikai įgyja per kelias dienas, o ne savaites.
Organizacijos praneša apie sumažėjusią priklausomybę nuo pardavėjo{0}}sertifikuotų montuotojų, kai diegia{1}}iš anksto baigtas MTP sistemas. Nors pradiniame projekto planavime gali dalyvauti specialistai, kad būtų užtikrintos teisingos poliškumo schemos ir jungčių konfigūracijos, o tikruosius montavimo darbus gali atlikti bendri žemos įtampos{3}}technikai. Toks darbo jėgos lankstumas apsaugo nuo kliūčių, kurios vilkina projekto užbaigimą.
Klaidų mažinimas ir perdarymo išvengimas
Diegimo greitis naudojant šviesolaidinio MTP kabelio technologiją apima laiką, kuris niekada nebuvo praleistas perdirbimui. Lauko užbaigimas atveria daugybę žmogiškųjų klaidų galimybių: neteisingas plyšio ilgis, užteršti galiniai paviršiai, netinkama poliravimo technika arba pažeisti pluoštai tvarkant. Kiekviena klaida reikalauja diagnozės ir ištaisymo, o tai užima daug laiko ir prailgina diegimo grafikus.
Gamyklos{0}}valdomos nutraukimo aplinkos pašalina daugumą klaidų šaltinių. Automatizuota įranga užtikrina nuoseklią galinę-veido geometriją, o bandymai nustato defektus prieš išsiunčiant kabelius. Kai montuotojai gauna iš anksto-užbaigtus mazgus, pagrindinė klaidų rizika pereina į maršruto klaidas arba jungties užteršimo{5}} problemas, kurios greitai išsprendžiamos nereikalaujant pakartotinio sprendimo.
Į MTP kabelio standartus integruota poliškumo valdymo sistema taip pat apsaugo nuo ryšio klaidų. Klavišų -aukštyn ir žemyn nukreipimo sistema, kartu su A, B ir C metodų poliškumo schemomis, sukuria fizinius suvaržymus, padedančius užmegzti teisingus ryšius. Montuotojai negali netyčia sukurti poliškumo neatitikimų, dėl kurių prireiktų trikčių šalinimo laiko tradicinėse sistemose, kuriose kiekvienas skaidulas gali prisijungti prie bet kurio prievado.
Dažnai užduodami klausimai
Kiek greitesnis MTP kabelio įrengimas, palyginti su tradiciniu pluoštu?
Diegimo laikas paprastai sutrumpėja nuo 30% iki 75%, priklausomai nuo projekto apimties ir sudėtingumo. Nedidelis diegimas rodo mažesnį procentinį pelną, o didelio masto-projektai su šimtais skaidulinių jungčių leidžia sutaupyti daugiausiai laiko.
Ar iš anksto baigti{0}}MTP kabeliai tinka įrenginiams lauke?
Taip, šviesolaidžio MTP kabelių rinkiniai galimi lauke{0}}numatytų konfigūracijų su atitinkamomis apvalkalo medžiagomis ir atsparumu oro sąlygoms. Diegimo laiko pranašumas išlieka reikšmingas naudojant lauke, nors planavimo reikalavimai didėja, kad būtų užtikrintas tikslus fiksuotų maršrutų takų ilgio matavimas.
Ar MTP kabelius galima pritaikyti konkretiems diegimo poreikiams?
Šviesolaidžio MTP kabelių rinkiniai palaiko platų tinkinimą, įskaitant skaidulų skaičių, skaidulų tipą (vieno -režimo arba kelių režimų), poliškumo metodą, jungties lytį, kabelio ilgį ir apvalkalo įvertinimą. Gamintojai paprastai pristato pasirinktines konfigūracijas per 2–4 dienas, nors sudėtingoms specifikacijoms gali prireikti ilgesnio pristatymo laiko.
Kas atsitiks, jei MTP kabelis bus netinkamo ilgio?
Skirtingai nuo lauko{0}}užbaigtų sistemų, kuriose technikai gali reguliuoti ilgį-svetainėje, iš anksto užbaigti MTP kabeliai yra fiksuoto ilgio. Dėl neteisingų matavimų reikia pakeisti kabelius. Tačiau kruopštus planavimas ir matavimas paprastai sukelia mažiau nei 2 % ilgio-susijusias problemas, o retkarčiais pakeičiant sugaištama daug mažiau laiko, nei sutaupoma naudojant visus teisingai nurodytus kabelius.
Ar montuotojams reikia specialių įrankių MTP kabeliams?
MTP kabelio montavimas reikalauja minimalios specializuotos įrangos, palyginti su lauko užbaigimu. Pagrindiniai įrankiai yra pluošto valymo reikmenys, tikrinimo mikroskopai, skirti jungties galų{1}}veidui patikrinti, ir standartiniai kabelių valdymo priedai. Panaikinus baigiamąją įrangą (pjovimo stakles, poliravimo mašinas, epoksidines medžiagas, kietinimo krosnis) žymiai sumažėja įrankių sąnaudos ir sąrankos laikas.
Skaidulinės MTP kabelių technologijos dėka žymiai sutrumpėjo diegimo laikas, todėl esminis perėjimas nuo lauko užbaigimo prie gamyklinių{0}}galinių mazgų. Pašalinus daugiausiai laiko-atimančias diegimo fazes-atskirų skaidulų užbaigimą, poliravimą ir testavimą-MTP sistemos leidžia diegimo komandoms sutelkti dėmesį į kabelių nukreipimą ir prijungimą. Kelių-pluošto tankio pranašumas dar labiau sutaupo laiką, nes sumažėja atskirų jungčių, kurias montuotojai turi valdyti, skaičius.
Organizacijos, vertinančios šviesolaidinę infrastruktūrą, turėtų atsižvelgti ir į tiesioginę diegimo spartos naudą, ir į ilgalaikius modulinio,-išbandyto kabelių{0}}privalumus. Nors MTP kabelių sistemoms reikia kruopštesnio planavimo nei taikant lauko -užbaigtus metodus, laiko investicijos į projektavimą ir matavimą atsiperka dėl greitesnio diegimo, mažesnių darbo sąnaudų ir mažesnio klaidų lygio. Technologija tapo de facto standartu didelio-tankumo aplinkoje būtent todėl, kad per visą projekto gyvavimo ciklą sutaupoma laiko ir sutaupoma daug išlaidų.
